由于燃料电池是通过电化学反应把燃料的化学能中的吉布斯自由能部分转换成电能，不受卡诺循环效应的限制，因此效率高; 另外，燃料电池用燃料 和氧气作为原料；同时没有机械传动部件，故没有噪声污染，排放出的有害气体极少。
由此可见，从节约能源和保护生态环境的角度来看，燃料电池是较有发展前途的发电技术。
一: 燃料电池LGD功能及要求
GDL是燃料电池重要组件之一，其主要作用在于：
催化剂的载体
支撑电机结构
导电作用
均匀扩散气体的作用
扩散层疏水作用
均匀的多孔质结构，透气性能好
电阻率低，电子传导能力强。
结构紧密且表面平整，减小接触电阻，提高导电性能
具有一定的机械强度，适当的刚性与柔性，利于电极的制作，提供长期操作条
件下电极结构的稳定性
适当的亲水/憎水平衡，防止过多的水分阻塞孔隙而导致气体透过性能下降
具有较好的化学稳定性和热稳定性。
基于上述对气体扩散层的要求，经过多年的研究与发展，目前成熟应用于燃料电池上的气体扩散层用材料为碳材料
碳材料的优点:兼顾较高的导电性和较强的抗电腐蚀性能，且成本较低，这是其他材料所不具备的优点。
碳材料的缺点:碳材料性质较脆，不利于成型加工，对其微观结构的控制也比较难。
因此，研究利用碳材料制备出性能优良的气体扩散层成了研究的重点。
二：GDL的种类及制备方法

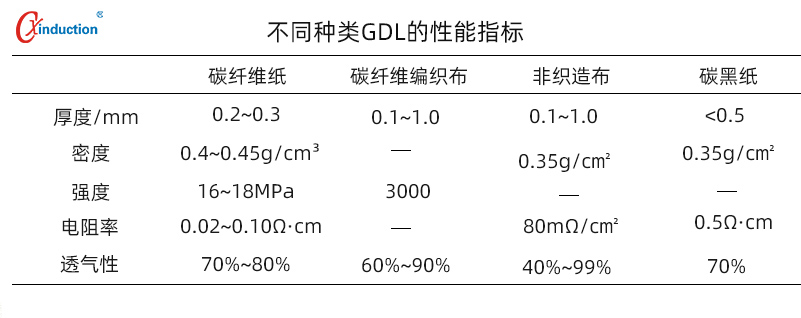

GDL大体分为四种:碳纤维纸(碳纸)、碳纤维编织布、无纺布以及碳黑纸。由于原材料和制备工艺的不同，得到的扩散层材料的性能也不同。
碳纸质量轻、表面平整、耐腐蚀、孔隙均匀且强度高，厚度可根据使用要求调整，适合耐久性燃料电池使用。

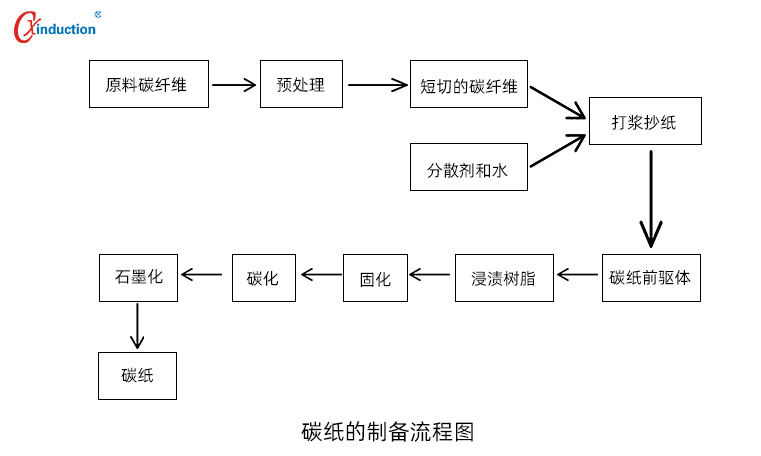

在制备碳纸时，除了准备原料、打浆抄纸、浸渍、固化这些步骤，还需碳化、石墨化处理，像我司的连续式碳化炉和连续式石墨化炉就能制作碳纸。
碳纤维编织布解决了碳纸存在的脆性较大的问题。但是碳纤维编织布在平面方向上容易伸缩，产生较大的变形，给电极的制备带来困难。
碳纤维编织物表面平整度较差，催化剂附着得不均匀，给燃料电池的稳定性带来影响。
无纺布的特点是没有经线和纬线，而且质量轻,有利于定型，弥补了碳纤维纸的脆性大和碳纤维编织布的易变形性，孔隙率可根据需要从原料阶段进行控制。
但其工艺也较为复杂，强度和耐久性较差,容易从直角方向.上开裂，很难达到燃料电池对耐久性的要求

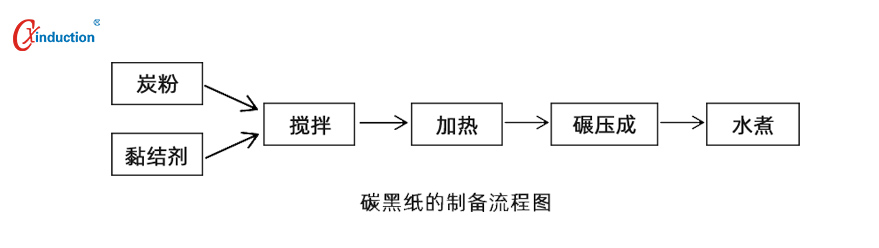

碳黑纸是将碳粉和黏结剂分散均匀后通过热压成型工艺制成的平整的扩散层材料。炭粉一般是活性炭、炭黑、乙炔黑、石墨粉，或者是它们的混合物。黏结剂为聚偏-二氟乙烯或聚四氟Z烯等。
由于碳黑纸属于脆性材料，难以成为理想的GDL材料。
三：GDL性质的表征与测试
1：在GDL中主要进行着反应气体的传递、反应产物的转移以及电子的传输。因此，考察GDL的性质即主要考察这三方面的传递能力。目前建立了一-些物理手段来表征GDL的性质，主要包括GDL的流体传输特性、导电性、孔结构以及亲疏水特性等。
2：流体传输特性
GDL中的流体主要是反应气体、水蒸汽和液态水。气体在扩散层中的主要传递方式为扩散，还包括部分的对流传质。 采用液体渗透率可以用来表征液体的流动阻力，将一定的液体放在多孔的GDL表面，施加一-定压力使液体流过GDL, 关联流率与压力降之间的关系就可以表征液体在GDL的传递能力。
3：孔结构
孔隙率、孔分布和孔体积是扩散层孔结构的重要参数。常用的孔结构测量仪器有压汞仪和毛细管流动孔隙仪。
前者以汞作润湿液，应用一定的压力将汞压入待测样品的孔中。后者采用低表面能的硅树脂为介质，在毛细力的作用下润湿待测样品后再加压迫使其流出孔道。
但是两种方法都不能反映电池运行时扩散层内的真实物质传输通道，因为气体扩散层材料里的非连通孔是对物质传输没有意义的，而在采用压汞法或毛细管流动孔隙仪测量时断孔、死孔都是包含在内的。
4:亲/疏水性质
GDL的液体润湿性即其亲疏水性质也是影响燃料电池性能的重要因素之一。适宜的亲/疏水孔比例有利于改善传质、 提高极限电流密度。表征GDL的亲/疏水性质有两种方法:一是浸渍法，直接表征其亲水孔和疏水孔孔体积;二是测 量接触角法，间接表征亲/疏水性质。
浸渍法采用总孔体积减去亲水孔孔体积即为憎水孔孔体积，这种方法的测量精度低，实验误差较大。接触角的大小只反应了气体扩散层的表 面性质，由于扩散层表面的憎水性都比较强，但其内部憎水剂的分布又不一定很均匀，所以通过测量接触角来判断扩散层的亲疏水性质是 不准确的。
5：导电性
扩散层的导电性,根据测量方向的不同,一般有两种测量方式。
对through-plane方向即GDL的厚度方向，-般采用加压测量接触电阻的方法，而对于in-plane方向的电阻多采用四点探针法。
一般through-plane?方向的电阻要比in-plane方向的电阻大-个数量级，这是由于在碳纸制备过程中纤维的排列方向造成的碳纸的各向异性。
四：生产企业
1：GDL生产企业日本 Toray

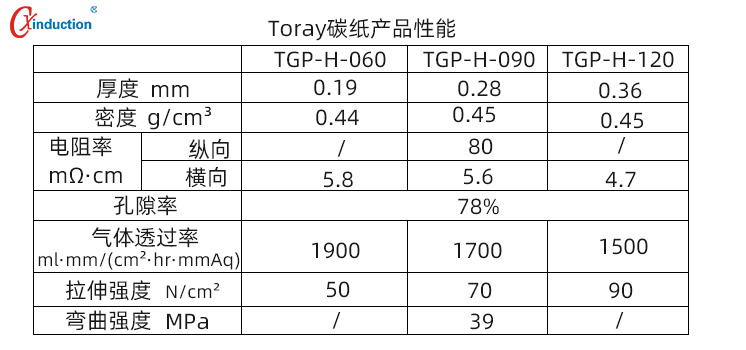

目前，Toray公司是全球生产和营销碳纤维的领导者，其生产的碳纸具有高导电性、高强度、高气体透过率、表面平滑等多种优点。
2：GDL生产企业加拿大Ballard

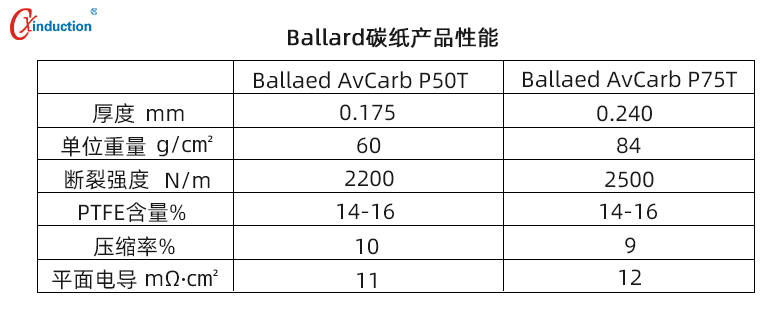

Ballard公司开发出了一种用于燃料电池气扩散的碳纸。碳纸由以碳素纤维为主要成分的聚丙烯腈(PAN)制成,根据强度不同,厚度可在108-172μm,碳元素含量大于99%，已投入批量生产。
3：台湾碳能
碳能科技位于台中，主要在研发与生产销售气体扩散层、计独特的碳布形式的气体扩散层?，为市面所称之碳纤维纸与碳纤维布?，以及VRB电极材料，即石墨毡。
目前我国仅有台湾碳能、通用氢能可以提供车用燃料电池GDL产品，南方科技大学、中南大学、武汉理工大学、上海河森及安泰环境等研究机构和企业正在进行气体扩散层的研发。
其中台湾碳能的GDL核心材料——碳纤维碳纸生碳化石墨化生产设备是由株洲晨昕提供的，通用氢能GDL生产线所用的碳化炉、石墨化炉是由株洲晨昕所提供的。
我国的燃料电池行业相较于国外尚有较大的差距，如今燃料电池列入我国未来五年发展计划之中，将会在2030年，全国建立起3000个加氢站，这对燃料电池的发展是极好的。
