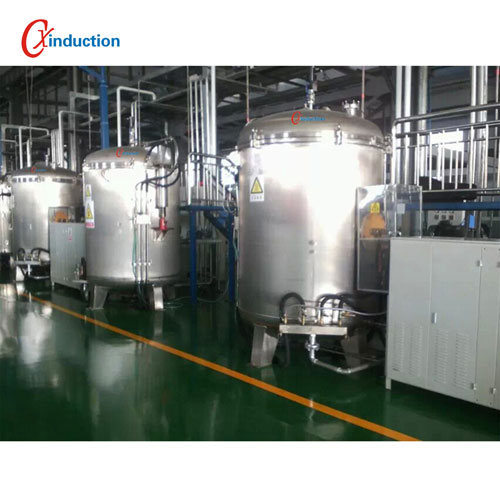

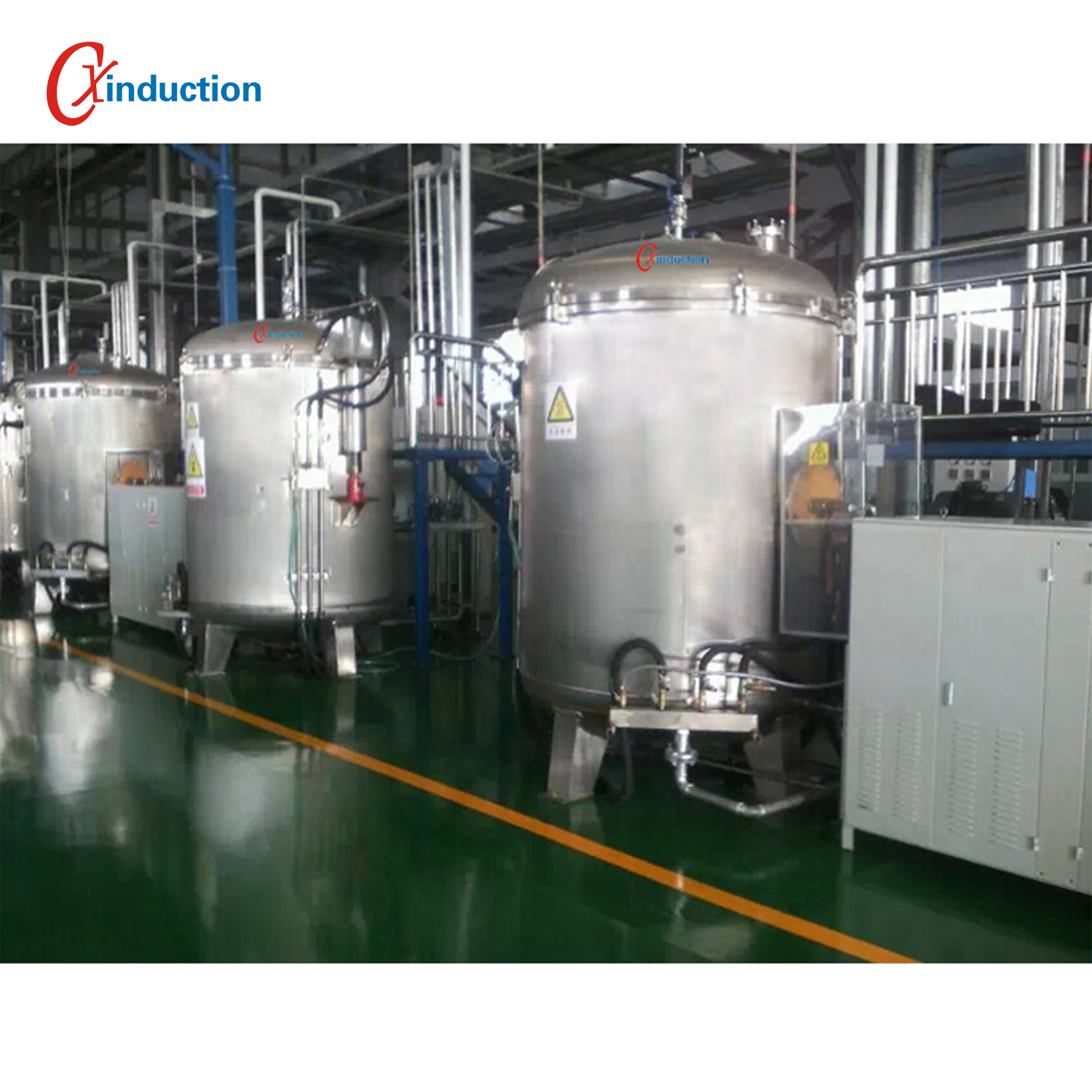

立式高温石墨化炉产品介绍：

  CX-GF…/…VT系列是立式圆筒上出料结构，批量生产型感应加热炉。

最高操作温度3000°C能满足碳材料的石墨化处理。

炉子采用中频感应加热方法，内置水冷感应线圈。

立式高温石墨化炉用途：

常用于合成石墨膜(聚酰亚胺薄膜简称：PI膜)，石墨烯热处理，锂电池负极材料的石墨化处理，CNT提纯除铁，石墨提纯，炭纤维灯丝的定型石墨化，VGCF提纯，球形石墨（负极材料）提纯，以及其他可以在石墨热区（含碳环境）烧结和熔融的材料。


1、最高使用温度：3000℃ ，常用温度2850℃；

2、炉内工作气氛：氮气或者其它惰性气体等 ；

3、温度测量：远红外线光学测温,测温范围1000~3200℃或600~3100℃,测温精度：0.2~0.75% ；

4、极限升温速度：室温-1500度为15℃/分钟，1500-2500为10℃/分钟，2500-3000为5℃/分钟 ；

5、炉温均匀度：≤±2℃，（内部空间直径Φ500mm*高1000mm的设备，在1750℃恒温60分钟测得） ；

6、温度控制：PID智能程序控制和手动控制； 控温精度：±1℃  ；

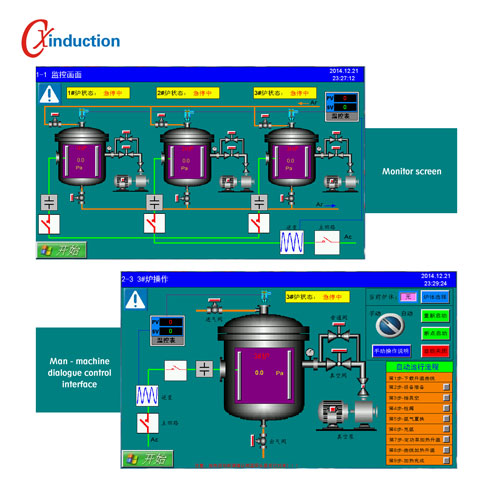

7、控制方式:PLC编程自动控制仪表实时记录 ；

8、具备USB接口,可随时将记录的历史数据通过U盘转存到电脑,具备密码保护，输入密码才能导出，确保工艺保密性 ；

9、发热方式:中频感应石墨坩埚发热；

10、保护装置:全方位的水电气测控与报警 ；

11、特有的感应线圈采用5次绝缘处理，彻底解决感应线圈或需要高温绝缘的应用问题，保证线圈在刚玉老化、开裂情况下仍能保持良好的绝缘性能，可有效防止线圈打火，电流泄漏等现象。
成套设备的配套系统有：真空系统、净化系统、冷却系统、尾气处理、DCS中控系统
