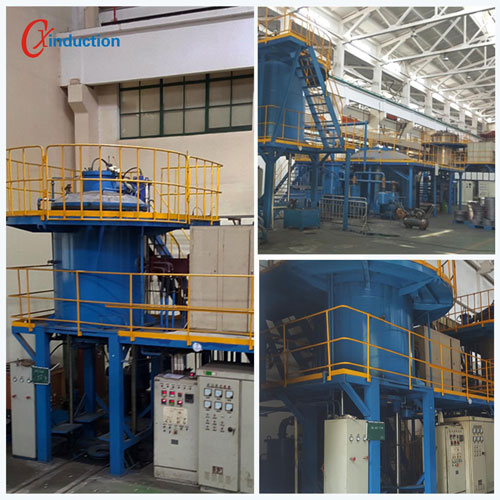

CX-GF…/…VB系列下出料立式石墨化炉是在在本公司原立式石墨化炉由上部开盖进出料的基础上开发出来的新一代立式下出料石墨化炉。
1、在保证原石墨化炉相同2800度高温下，具有更大高温区装料空间得到进一步扩展。
2、采用稳定的液压升降系统，装料、卸料均在地面完成，再配合地面导轨及料车的帮助下，进出料更加方便。
3、通过温场及感应加热系统的优化，进一步提高工作真空度。
4、采用本公司专利产品封装型感应线圈，对于处理杂质、气体挥发量较大的物料及有腐蚀性杂质排出的物料均有更好的保护及绝缘性能。
应用C/C复合材料，碳素材料的烧结，石墨化，碳纤维绳的烧结，碳纤维灯丝的烧结石墨化及其它可在碳环境下烧结和熔炼的材料。
|
型号 |
CX-GF-HV40/60VB |
CX-GF40/100VB |
CX-GF50/100VB |
CX-GF60/100VB |
CX-GF60/160VB |
|
最高工作温度 |
3000°C |
3000°C |
3000°C |
3000°C |
2650°C |
|
使用空间 (mm) Dia. * L |
Φ400×600 |
Φ400×1000 |
Φ500×1000 |
Φ600×1000 |
Φ600×1600 |
|
最大容积（L） |
75 |
125 |
196 |
282 |
452 |
|
温度均匀性 (ΔT 在 1000°C和2200°C间) |
±10°C |
||||
|
最大升温速率 (CEDRT)* |
15°C/min (RT~1500°C), 10°C/min (1500°C~2500°C), 5°C/min (2500°C~3000°C) |
||||
|
加热功率 |
160 KW |
200 KW |
250 KW |
300 KW |
350 KW |
|
频率 |
2000 Hz |
2000 Hz |
1500 Hz |
1500 Hz |
1500 Hz |
|
极限真空度 (CEDRT)* |
1.0×10-5 mbar |
1.0×10-3 mbar |
|||
|
可选高真空 (CEDRT)* |
Standard Feature |
5×10-5 mbar |
|||
|
压力上升 |
1.33×10-2 mbar/hr |
||||
|
工作气氛 |
高真空（可选）/ 真空/ 惰性气体（氩气或氮气） 真空和高真空气氛仅允许在 2200°C以下 |
||||
|
供电 |
3P, 380V, 50Hz/60Hz |
||||
|
冷却水压力 |
1.5～2.5 bar |
||||
|
冷却水温度 |
≤28 °C |
||||
立式下出料型号（一个控制系统两个炉体）技术参数
|
型号 |
CX-GF40/100VT-II |
CX-GF50/100VT-II |
CX-GF60/100VT-II |
CX-GF90/160VT-II |
|
最高工作温度 |
3000°C |
2650°C |
||
|
使用空间 (mm) Dia. * L |
Φ400×1000 |
Φ500×1000 |
Φ600×1600 |
Φ900×1600 |
|
最大容积（L） |
125 |
196 |
452 |
1017 |
|
温度均匀性 (ΔT 在 1000°C和2200°C间) |
±10°C |
|||
|
最大升温速率 (CEDRT)* |
15°C/min (RT~1500°C), 10°C/min (1500°C~2500°C), 5°C/min (2500°C~3000°C) |
|||
|
加热功率 |
200 KW |
250 KW |
350 KW |
500 KW |
|
频率 |
2000 Hz |
1500 Hz |
1500 Hz |
1000 Hz |
|
极限真空度 (CEDRT)* |
1.2×10-3 mbar |
|||
|
可选高真空 (CEDRT)* |
5×10-5 mbar |
|||
|
压力上升 |
6.7×10-3 mbar/hr |
|||
|
工作气氛 |
高真空（可选）/ 真空/ 惰性气体（氩气或氮气） 真空和高真空气氛仅允许在 2200°C以下 |
|||
|
供电 |
3P, 380V, 50Hz/60Hz |
|||
|
冷却水压力 |
1.5～2.5 bar |
|||
|
冷却水温度 |
≤28 °C |
|||
立式上出料型号（一个控制系统四个炉体）技术参数
|
型号 |
CX-GF50/100VT-IV |
CX-GF60/160VT-IV |
CX-GF90/160VT-IV |
|
最高工作温度 |
3000°C |
||
|
使用空间 (mm) Dia. * L |
Φ500×1000 |
Φ600×1600 |
Φ900×1600 |
|
最大容积（L） |
196 |
452 |
1017 |
|
温度均匀性 (ΔT 在 1000°C和2200°C间) |
±10°C |
||
|
最大升温速率 (CEDRT)* |
15°C/min (RT~1500°C), 10°C/min (1500°C~2500°C), 5°C/min (2500°C~3000°C) |
||
|
加热功率 |
250 KW |
350 KW |
500 KW |
|
频率 |
1500 Hz |
1500 Hz |
1000 Hz |
|
极限真空度 (CEDRT)* |
1.2×10-3 mbar |
||
|
可选高真空 (CEDRT)* |
5×10-5 mbar |
||
|
压力上升 |
6.7×10-3 mbar/hr |
||
|
工作气氛 |
High Vacuum (Optional) / Vacuum / Inert Gas (Ar or N2) Vacuum and high vacuum atmosphere is only permitted up to 2200°C. |
||
|
供电 |
3P, 380V, 50Hz/60Hz |
||
|
冷却水压力 |
1.5～2.5 bar |
||
|
冷却水温度 |
≤28 °C |
||
* CEDRT: 清洁, 空的, 干燥的, 室温
