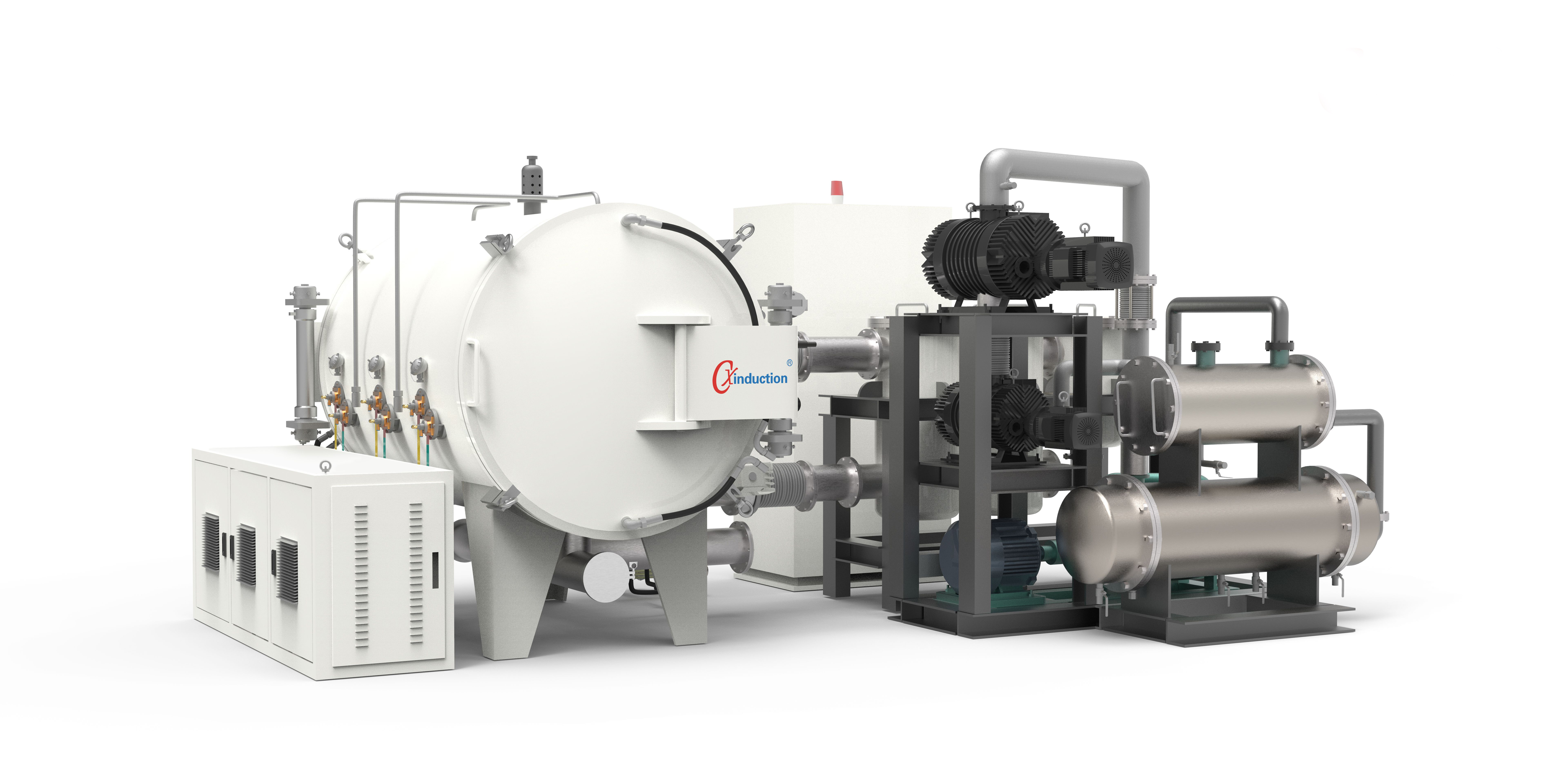

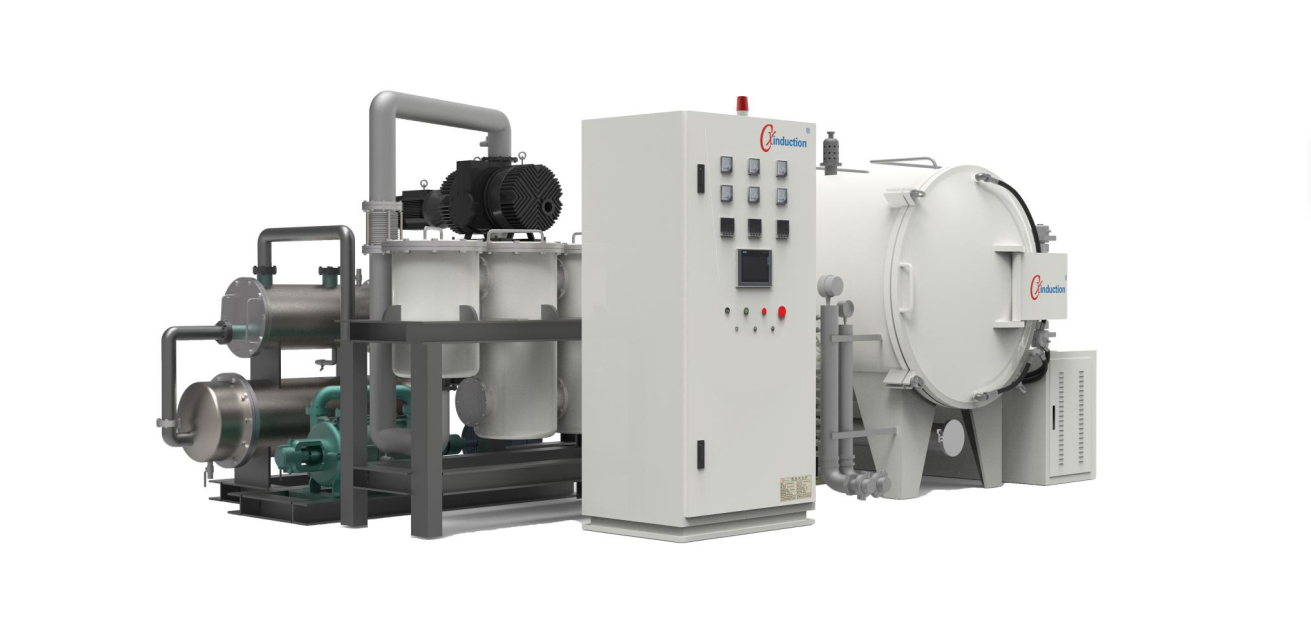

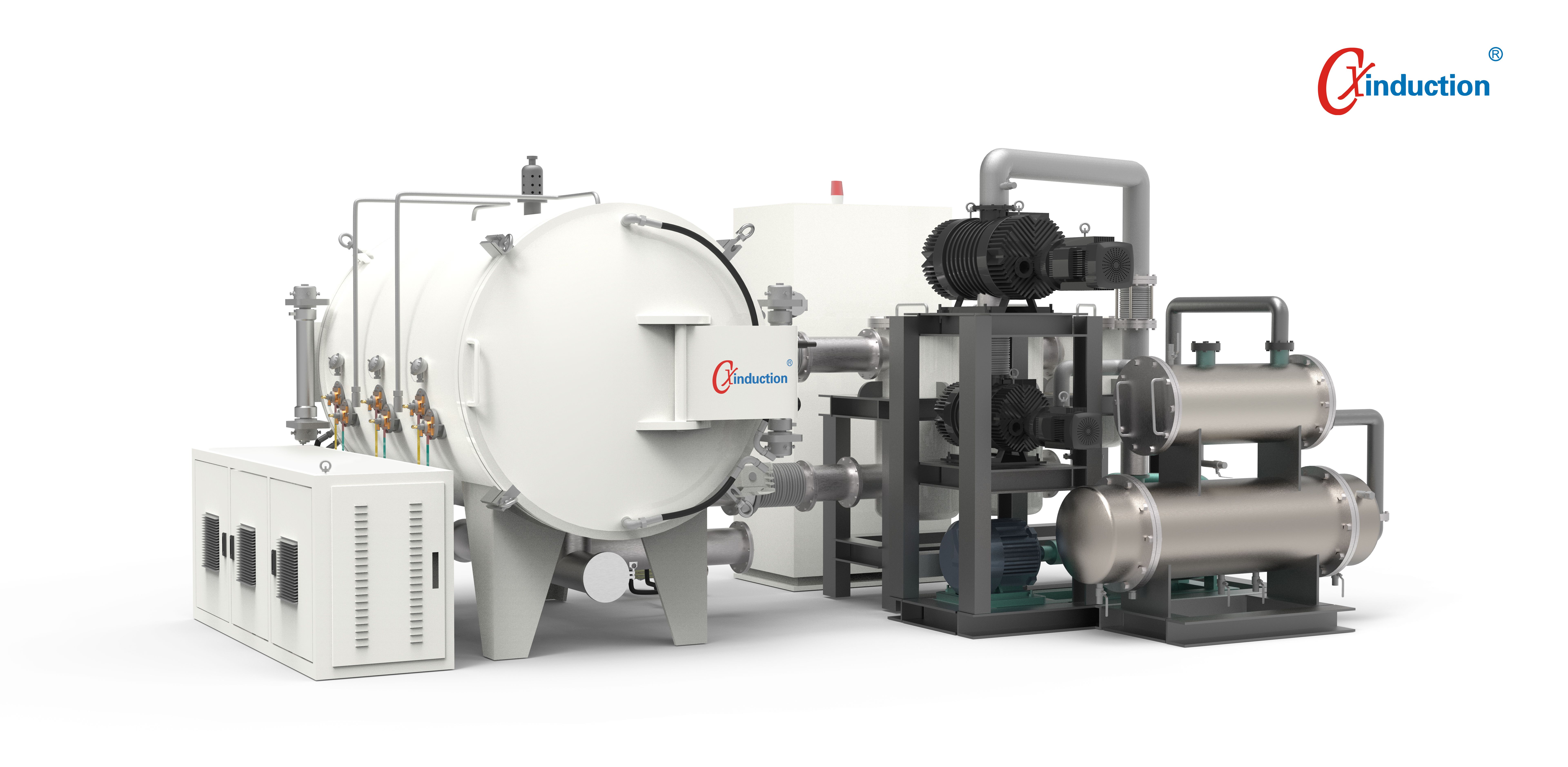

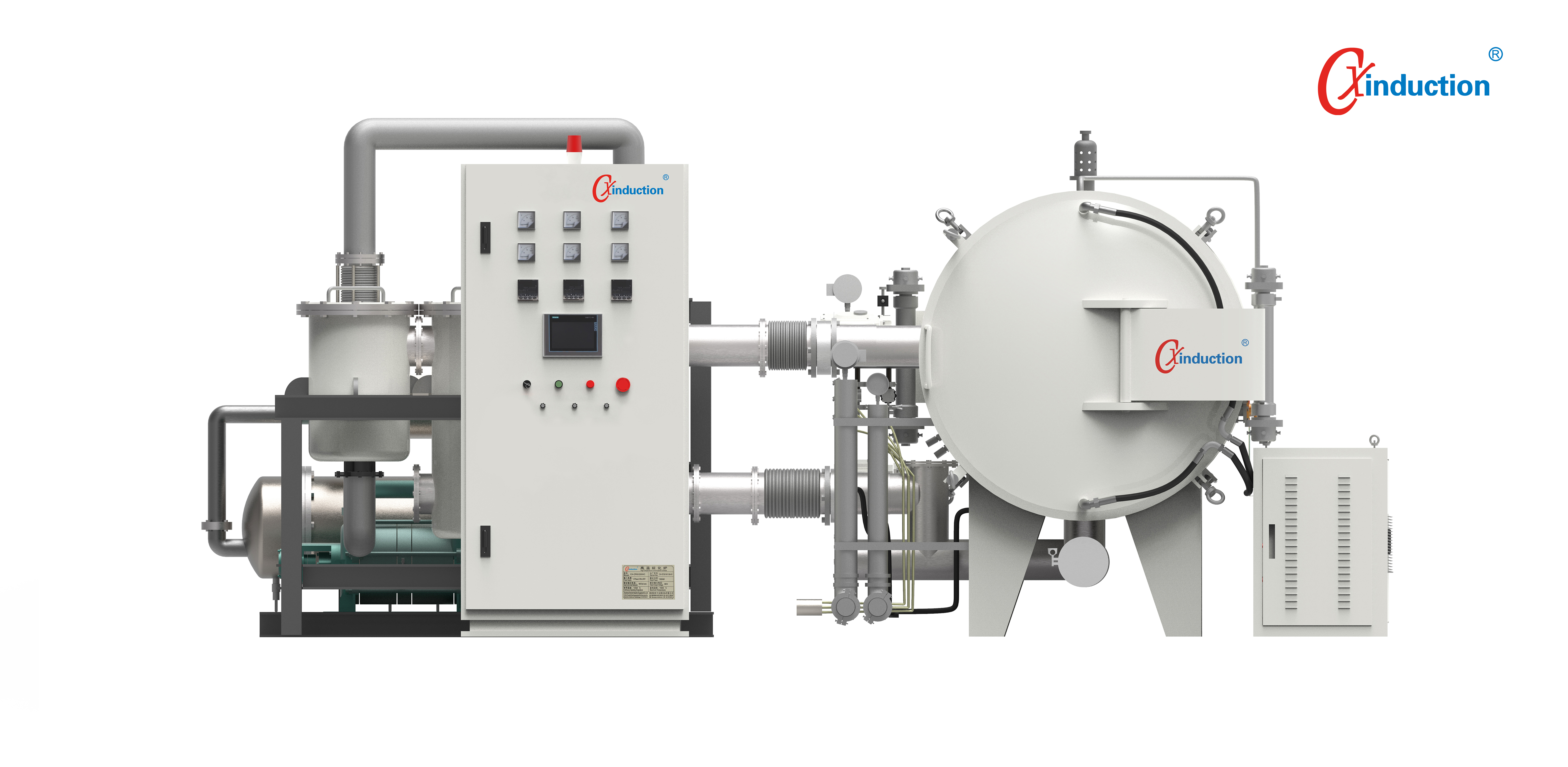

碳化炉产品介绍

CX-CF系列是电阻加热圆形或方形加热炉膛的批量生产型炉子。立式采用圆形炉膛，卧式采用方形炉膛。卧式方形炉膛是专为PI膜的碳化设计的。

最高操作温度1600°C可以满足碳化过程的所有要求。

高密度和高纯石墨加热元件与高质量的碳毡一起使用，延长了加热区的寿命。该炉子多区加热的设计确保加热区的均匀性。

该炉子可以在惰性气体、真空和高真空（可选）气氛中操作。

碳化炉用途

这些炉子主要用于聚酰亚胺薄膜的碳化，碳/碳复合材料、石墨硬毡、碳纤维、石墨材料和产品的中低温碳化。

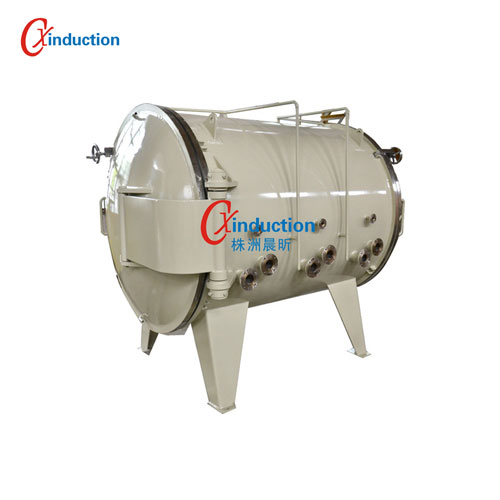

碳化炉内部展示

· 立式上出料和下出料炉，卧式前出料炉的单炉体或多炉体设计提高了产量。炉壳和门是水冷夹层，材料为SUS304不锈钢

· 炉门和炉盖为稳定的液压升降系统。下出料型配有地面导轨和台车。

· 配有位置指示器的高真空气动阀门以便自动控制真空和气体供应系统

· 气流控制系统

· 超高温，超高压，气体状态，缺水和断电报警，超高压自动机械联锁

· 所有运行参数被储存在PLC系统中。所有储存的参数可以通过USB接口转存到你的个人电脑

· 高精度智能温控仪，可以储存20条400段工艺曲线

· 全自动PLC监控系统

· 远程操作，故障诊断和软件升级

· 多区设计获得更好的温度均匀性

· 高真空系统

· 气体净化系统

· 闭环水冷系统

· 中央控制系统

· 多炉膛（一个控制柜控制所有炉膛）

· 尾气处理系统

型号	CX-CF40/120HC	CX-CF50/150HC	CX-CF60/180HC	CX-CF60/200HC
最高工作温度	1600°C
使用空间 (mm) W×H×L	400×400×1200	500×500×1500	600×600×1800	600×600×2000
加热区数量	Optional
最大容积（L）	192	375	648	720
温度均匀性 (ΔT 在 1000°C和2200°C间)	±10°C
最大升温速率 (CEDRT)*	15°C/min
加热功率	75 KW	90 KW	120 KW	160 KW
极限真空度 (CEDRT)*	1.2×10^-3 mbar
可选高真空 (CEDRT)*	5×10^-5 mbar
压力上升	1.33×10^-2 mbar/hr
工作气氛	High Vacuum (Optional) / Vacuum / Inert Gas (Ar or N₂)
供电	3P, 380V, 50Hz/60Hz
冷却水压力	1～2 bar
冷却水温度	≤28°C

* CEDRT: 清洁, 空的, 干燥的, 室温
