最大尺寸: 500mm × 500mm;250mm ×250mm;亦可根据客户要求裁切特定规格的大小.
厚 度:<0.5mm ± 0.02
密 度:0.35g/cm2
电 阻 率:15Ω±1Ω
透 气 率:20.0 mm Aq/ mm
贮存要求:易碎,轻拿轻放,禁折弯,禁挤压;避光、防潮,常温保存

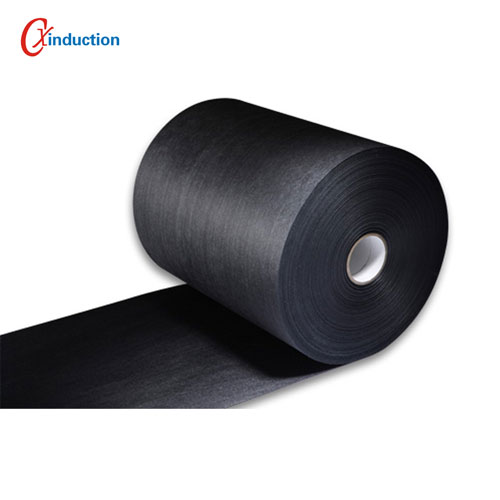

卷状碳纸
GDS&GDL系列是一新开发的产品,其产品适用于连续式MEA生产方式并完全符合达到商用标准,为能与现行"N 系列" 之产品区分,新开发的气体扩散层产品赋予了新的产品型号。:
宽度: 400mm
长度: 50~100 公尺
Gas Diffusion Layer Property
片状碳纸 Sheet of carbon paper
N系列碳纸是本公司采用PAN-Based碳纤维作为原料生产之多孔性碳纸,其具有优异之透气性与导电性。而晨昕第二代之碳纸优点表现在其均匀平整的碳纤维孔径分布,要更容易地了解该特性,可以参见下表规格所列之“bubble point”与“pore size”。另一项我们所强调之特性为“Tensile Property”,其代表的是一般使用者在组装过程中很注重的材料强度表现。我们碳纸各项特性的展现符合各式燃料电池所需。请参照下表有关我们碳纸最新产品的规格,若需其他更详尽资讯,欢迎与我们联系。
Property |
Unit |
Methond |
N0S1005 |
N1S1007 |
Thickness |
μm |
Using TECLOCK |
180 |
210 |
Basis Weight |
g/m2 |
ASTM-D646 |
50 |
80 |
Tensile Strength |
||||
MD |
N/cm |
ASTM D-828* |
>13 |
>15 |
XD |
>10 |
>10 |
||
Flexural Modulus |
||||
MD |
Mpa |
ASTM D-790 |
2600 |
2400 |
XD |
900 |
700 |
||
Air Permeability |
secs |
Gurley |
<10 |
<30 |
Through-Plane |
mΩ* cm2 |
ASTM C-611*** |
<7 |
<15 |
Type |
Paper Substrate |
Paper + MPL |
